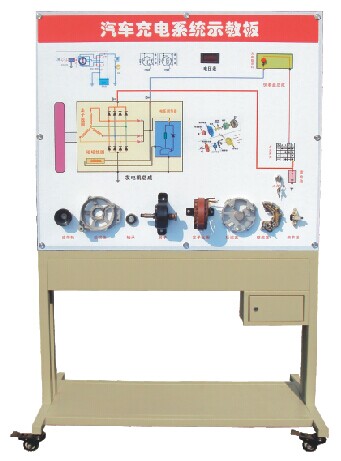

HY-QC601型汽車充電系統示教板

【產品簡介】
本產品選用汽車充電系統實物，展示汽車充電系統的結構與原理；電機驅動模擬發動機運轉，示教板可產生自行充電，示教板上部還對發電機進行解剖、了解發電機的基本構造，面板上繪有完整的充電系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。
本示教板功能齊全、操作方便、安全可靠。

【結構組成】
示教板上半部分為發電機的分解零部件，下半部分為實物總成；蓄電池、點火開關、電源總開關、彩色原理與結構圖、故障設置系統、交流電動機及使用說明書及任務驅動式實訓指導書等。
【功能特點】
1、操縱開關及按鈕，可真實演示汽車充電系統的工作過程；數顯表顯示充電電壓值；
2、通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
3、發光二極管顯示發電機狀態；
4、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
5、汽車油漆高溫 烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
6、底架部分采用實驗桌,臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
7、外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
