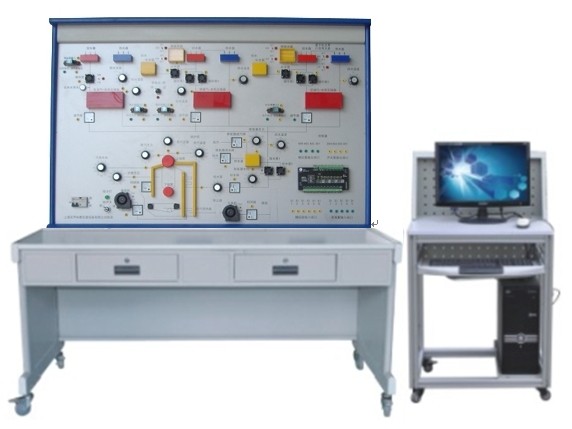

HY-L3型樓宇暖通監控系統實訓裝置

一、裝置組成：
樓宇暖通監控系統實訓裝置的系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、溫度傳感器、仿真水箱、多種水位傳感器、多種電動水閥、仿真鍋爐、仿真水泵等組成。

 二、系統實訓功能：
     能進行各種鍋爐暖通系統控制操作演示、 DDC 控制器的操作與編程、空調供水及鍋爐監控系統、鍋爐監控系統、熱交換器監控系統、供暖供水及鍋爐監控系統、報警及聯鎖保護功能的操作實訓，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、實訓項目
樓宇空調供水及鍋爐監控
1、按線路圖將各部分連線操作實訓；
2、鍋爐蒸汽壓力與鍋爐給水泵的聯動控制操作實訓；
3、鍋爐汽包水位與鍋爐給水閥的聯動控制操作實訓；
4、空調用戶資用壓差與熱交換器二次側循環泵的聯動控制操作實訓；
5、空調供水熱交換器二次側熱水出口溫度自動聯鎖控制操作實訓；
6、空調熱交換器二次側循環水泵與一次側調節閥自動聯鎖控制操作實訓；
7、空調膨脹水箱與空調補水泵的聯動控制操作實訓；
8、觀察水泵的累計運行時間操作實訓；
9、線路故障的判斷與處理實訓；
10、操作錯誤的判斷與糾正實訓。
樓宇鍋爐自動監控
11、按線路圖將各部分連線操作實訓；
12、蒸汽流量的變化對給水閥的自動調節操作實訓；
13、給水流量的變化對給水閥的自動調節操作實訓；
14、鏈條爐排速度自動調節操作實訓；
15、送風、引風機風量自動調節操作實訓；
16、爐膛負壓的自動調節操作實訓；
17、線路故障的判斷與處理實訓；
18、操作錯誤的判斷與糾正實訓。
樓宇熱交換器自動監控
19、按線路圖將各部分連線操作實訓；
20、空調供水熱交換器二次側熱水出口溫度自動聯鎖控制操作實訓；
21、供暖供水熱交換器二次側(低溫)熱水供、回水溫度控制操作實訓；
22、生活供水熱交換器二次側(低溫)熱水出口溫度控制操作實訓；
23、生活循環泵與生活調節閥的聯動控制操作實訓；
24、線路故障的判斷與處理實訓；
25、操作錯誤的判斷與糾正實訓。
樓宇供暖供水及鍋爐監控
26、按線路圖將各部分連線操作實訓；
27、供暖熱水回路中的循環水泵的控制操作實訓；
28、供暖膨脹水箱與供暖補水泵的聯動控制操作實訓；
29、鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制操作實訓；
30、鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制操作實訓；
31、一次側總回路的熱量計量操作實訓；
32、觀察水泵的累計運行時間操作實訓；
33、線路故障的判斷與處理實訓；
34、操作錯誤的判斷與糾正實訓。
四、系統技術指標：
工作電壓：?jiǎn)蜗嗳€ 220V±5% 50Hz
整機容量：＜ 300W
外型尺寸： 150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
可擴展，可兼容， LON 總線通訊方式
輸出， 8 點、 IO/DO 輸入， 11 點 AI/DI
信號方式；干觸點 /0-20MA/0-10A/ 發 1
