HY-76E 型 機床電氣技能實訓考核鑒定裝置

（柜式雙面、四種機床）一、概述　

      機床電氣故障考核實訓裝置是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

二、特點
1 、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置， 把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為 X62W 型萬能銑床、 T68 型臥室鏜床、 Z3040B 搖臂鉆床、 C6140 普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。是理想的實訓設備。
2 、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。
3 、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4 、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。
5 、可以人為的設置故障點，只要通過開關切換就可設置。
6 、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
三、機床電氣技能培訓考核柜的技術參數
1 、輸入電壓：三相四線～ 380V±10% 50Hz
2 、工作環境：環境溫度范圍為 -5℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸： 800mm × 600mm × 1500mm
5 、設備重量： 200kg
四、裝置主要由以下幾個部分組成

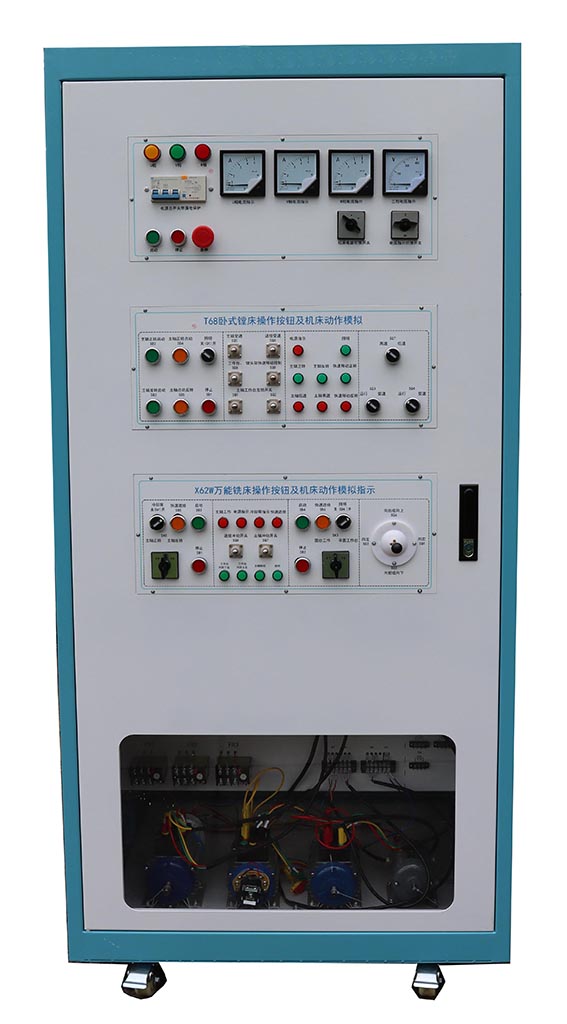

1 、控制柜門
在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；
通過電壓指示切換開關，在電壓表上分別能指示電網的 U UV 、 U VW 、 U WU 線電壓值；交流電流表用來監視負載的大?。?/span>
定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2 、控制柜主體
控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。
五、完成的實訓項目
1 、認識低壓電氣的結構
2 、 C6140 普通車床電氣控制培訓
3 、 C6140 普通車床電氣線路排故考核
4 、 X62W 萬能銑床電氣控制培訓
5 、 X62W 萬能銑床電氣線路排故考核
6 、 T68 型臥室鏜床 電氣控制培訓
7 、 T68 型臥室鏜床 電氣線路排故考核
8 、 Z3040B 搖臂鉆床 電氣控制培訓
9 、 Z3040B 搖臂鉆床 電氣線路排故考核

10 、通過操作機床，掌握常用機床的操作方法
