HYRG-2型熱水供暖系統管道安裝實訓裝置

       熱水供暖系統管道安裝實訓系統”涉及供熱設備構造、系統組成與設計、運行調節及維護等方面的實訓，展示不同熱水采暖系統型式的特點。注重學生職業能力的培養，強化其實踐能力與專業技能。使學生更好地了解各種型式的采暖系統在實際中的應用，對供熱工程、采暖系統、采暖設備及管道等有初步認識。適合職業院校供熱通風與空調工程技術專業相關課程的實訓教學。

一、系統特點
能夠全面展現熱水供暖系統結構及熱水供暖系統維修的全部過程，滿足實訓、工程訓練的需要
采用活動接頭的形式，可根據設計的需要選取不同的組合完成不同的管道連接，十分靈活方便
系統與實際應用的供熱系統在連接方式、熱量交換等方面完全一致
綜合性強，可組成多種熱水供暖系統，具有多種控制方式
二、系統技術性能
輸入電源：三相四線～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
系統容量：＜9kVA
安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
三、系統配置
提供實訓臺、熱源、散熱器、閥門、供熱管道及儀表等；根據實訓要求選擇不同的器件，進行系統管道的安裝，系統的安裝主要包括垂直式單管上供下回式系統安裝、垂直式單管上供上回式系統安裝、垂直式單管下供下回式系統安裝、垂直式雙管上供下回式系統安裝、垂直式雙管下供下回式系統安裝、水平式單管串聯式系統安裝、水平式單管跨躍式系統安裝等。

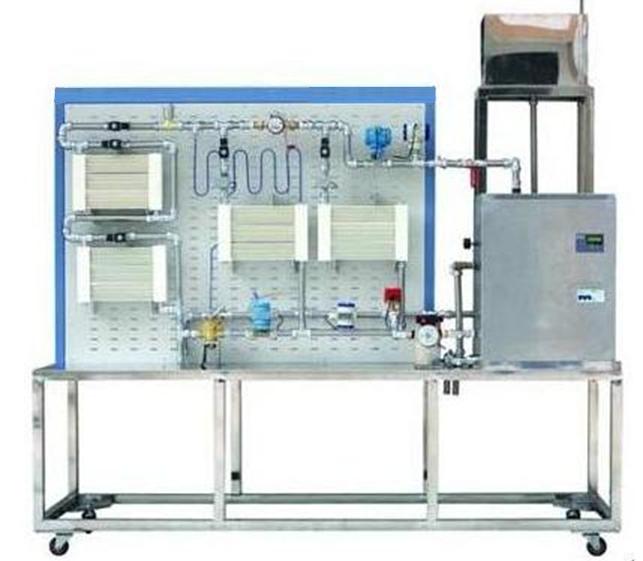

實訓臺：采用不銹鋼臺架與網孔板組合結構，安裝器件方便，在實訓臺上安裝萬向輪。
供熱系統：主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量分配表、自力式壓差控制閥、恒溫控制閥和自動排氣閥、壓力傳感器、溫度傳感器等設備組成。
實訓項目
四、1.熱水供暖系統管道安裝實訓系統實訓項目
2.熱水供暖管材、管件及附件的連接
3.熱水供暖管道法蘭和閥門安裝
4.熱水采暖分戶熱計量系統組裝
5.熱水供暖管道的試壓、清洗及試運行
6.熱水供暖系統故障設置與排除
